Mất Trắng Hàng Chục Triệu Tiền Điện Mỗi Tháng Từ Mái Xưởng: Hiểu Đúng Bản Chất Kỹ Thuật Của Hotspot Để Cứu Hệ Thống

Hệ thống điện mặt trời sụt giảm sản lượng dù Inverter không báo lỗi? Khám phá cơ chế phân cực ngược, nứt cell ngầm gây hiệu ứng hotspot và giải pháp đo kiểm I-V chuyên sâu từ chuyên gia EPVN.
Dưới góc độ kỹ thuật chuyên sâu của EPVN, hơn 90% nguyên nhân gây ra sự sụt giảm tĩnh lặng này đến từ một khối u ác tính mang tên: hiệu ứng hotspot (hay còn gọi là điểm nóng cục bộ trên tấm pin).

1. Sự Thật Về Sản Lượng Điện Bị “Bốc Hơi” Và Cú Lừa Từ Hệ Thống Giám Sát ( hiệu ứng hotspot )

Trong bối cảnh chi phí sản xuất và giá điện ngày càng tăng cao, hàng ngàn doanh nghiệp, nhà máy tại Việt Nam đã quyết định rót vốn vào hệ thống điện mặt trời áp mái (Solar Rooftop). Mục tiêu không chỉ là tối ưu hóa chi phí năng lượng (OPEX) mà còn để đạt được các chứng chỉ sản xuất xanh (ESG).

Tuy nhiên, một thực trạng đáng báo động đang diễn ra tại rất nhiều dự án sau khi vận hành qua mốc 2 đến 3 năm: Sản lượng điện thực tế thu về sụt giảm nghiêm trọng từ 15% đến 30% so với cam kết ban đầu hoặc so với dữ liệu của năm đầu tiên.

– Lỗ hổng trong tư duy vận hành truyền thống

Hàng tháng, khi đối chiếu hóa đơn tiền điện từ EVN và dữ liệu sản lượng hệ thống, nhiều chủ xưởng và giám đốc kỹ thuật tá hỏa nhận ra hệ thống đang hoạt động kém hiệu quả. Phản ứng đầu tiên và mang tính bản năng thường là:

“Chắc do năm nay lượng bức xạ thấp, thời tiết ít nắng.”
“Chắc tấm pin bám nhiều bụi quá, gọi đội thợ lên xịt rửa là xong.”

Nhưng sự thật phũ phàng luôn nằm ở các chỉ số đo lường. Sau khi tiến hành vệ sinh sạch bóng hàng ngàn mét vuông pin trên mái, sản lượng điện vẫn không hề có dấu hiệu phục hồi.

– Vì sao App Inverter lại “mù” trước căn bệnh này?

Đáng nói hơn, khi truy cập vào ứng dụng giám sát biến tần (App Inverter như Growatt, SMA, Huawei…), hệ thống vẫn báo trạng thái bình thường (Normal). Đèn báo hiệu trên thiết bị vẫn hiển thị màu xanh, không hề ghi nhận bất kỳ một mã lỗi (Fault Code) nào. Mọi thứ dường như vẫn hoạt động hoàn hảo trên bề mặt phần mềm, nhưng dòng tiền thực tế của doanh nghiệp lại đang thất thoát hàng chục triệu đồng mỗi tháng.

Góc nhìn Chuyên gia: Hầu hết các ứng dụng theo dõi của biến tần hiện nay chỉ đo đạc thông số ở cấp độ chuỗi (String Level) hoặc ở cấp độ bộ theo dõi điểm công suất cực đại (MPPT Level). Thuật toán MPPT sẽ liên tục điều chỉnh điện áp và dòng điện của cả một chuỗi để tìm ra điểm công suất cao nhất.

Nó giống như việc bạn tính tổng doanh thu của một phòng ban lớn mà không hề biết chi tiết từng nhân sự nào đang làm việc hiệu quả, nhân sự nào đang trốn việc. Khi một tấm pin đơn lẻ bị lỗi và làm giảm dòng điện, thuật toán MPPT chỉ hiểu đơn giản là “điều kiện bức xạ của toàn chuỗi đang kém đi” và ghi nhận sản lượng tổng thấp xuống.

Hệ thống phần mềm hoàn toàn bất lực trong việc chỉ đích danh tọa độ của tấm pin nào đang thực sự “đốt” điện của bạn trên mái nhà xưởng rộng hàng héc-ta. Dưới góc độ kỹ thuật chuyên sâu của EPVN – Bác sĩ Năng lượng mặt trời, chúng tôi khẳng định: Hơn 90% nguyên nhân gây ra sự sụt giảm tĩnh lặng này đến từ một “khối u ác tính” mang tên: Hiệu ứng Hotspot (Điểm nóng cục bộ).

bieu do sut giam san luong do hieu ung hotspot

2. Bản Chất Kỹ Thuật Của Hiệu Ứng Hotspot Ở Tầng Vật Lý Bán Dẫn

Để đưa ra giải pháp xử lý triệt để, những người làm kỹ thuật và ban quản trị nhà máy không thể chỉ nhìn hiện tượng bên ngoài mà phải giải phẫu hiệu ứng hotspot này xuống tận tầng vật lý bán dẫn và nguyên lý dòng điện.

– 2.1. Cấu trúc Cell pin và Cơ chế Phân cực ngược (Reverse Bias)

Về mặt cấu tạo cơ bản, một tấm pin năng lượng mặt trời (Solar Module) bao gồm nhiều tế bào quang điện (Solar Cell) được mắc nối tiếp với nhau, thường là 144 cell hoặc 156 cell dạng Half-cut. Khi tiếp nhận bức xạ, các cell này hoạt động như những nguồn điện siêu nhỏ, sản sinh ra dòng điện thuận chiều và cùng cộng hưởng để đẩy dòng điện này về Inverter.

Sự cố bắt đầu phát sinh khi một hoặc một cụm cell bị che khuất (do bụi tích tụ, lá cây, phân chim) hoặc cấu trúc silicon bên trong cell bị nứt ngầm. Ngay tại khoảnh khắc bị mất bức xạ hoặc đứt gãy mạch điện, cell đó lập tức ngừng phát điện.

Lúc này, hiện tượng vật lý tai hại nhất xuất hiện: Cơ chế Phân cực ngược (Reverse Bias). Cell bị lỗi không những không sản sinh ra năng lượng, mà nó còn tự động biến thành một “điện trở tải”. Dòng điện khổng lồ (thường từ 10A đến 14A đối với các dòng pin công suất cao hiện nay) do hàng trăm cell khỏe mạnh khác đang sản sinh ra sẽ dồn về và bị “chặn” lại tại cell lỗi này.

Áp dụng định luật Joule-Lenz và công thức tính công suất $P = I^2R$ , toàn bộ năng lượng điện bị chặn lại sẽ chuyển hóa thành nhiệt năng. Nhiệt độ tại điểm nghẽn này sẽ tăng vọt bất thường. Thay vì duy trì ở mức nhiệt độ vận hành tiêu chuẩn (40°C – 50°C), cell bị lỗi sẽ bị nung nóng lên mức 80°C, 100°C, thậm chí chạm ngưỡng 150°C chỉ trong một thời gian ngắn.

– 2.2. Sự sụp đổ của tuyến phòng thủ Bypass Diode

Để tự bảo vệ, các nhà sản xuất luôn tích hợp sẵn các Đi-ốt rẽ nhánh (Bypass Diode) đặt trong hộp đấu nối (Junction Box) phía sau lưng tấm pin.

Chức năng của Bypass Diode giống như một cây cầu vượt giao thông. Khi có một vùng cell bị nghẽn mạch (hiệu ứng hotspot), Bypass Diode sẽ tự động mở ra, cho phép dòng điện của toàn chuỗi đi vòng qua cụm cell bị lỗi đó. Sự can thiệp này giúp bảo vệ tấm pin không bị cháy, nhưng cái giá phải trả là bạn ngay lập tức mất đi 33% công suất của tấm pin đó.

Thảm họa thực sự xảy ra khi nào? Khi các tác nhân gây lỗi (bụi bẩn dày đặc, bóng râm tĩnh) hoặc nứt ngầm tồn tại liên tục ngày này qua tháng nọ, Bypass Diode phải làm việc trong trạng thái dẫn dòng liên tục. Bản thân Đi-ốt cũng sinh nhiệt và sẽ đến lúc nó bị chết ngắn mạch (Short-circuited) hoặc chết hở mạch (Open-circuited) do quá tải.

Khi tuyến phòng thủ cuối cùng bị phá vỡ, dòng điện buộc phải đi xuyên qua cell lỗi. Lúc này, tấm pin chính thức bị nướng chín.

3. Những Nguyên Nhân “Nhân Tạo” Phá Hủy Hệ Thống Từ Khâu O&M ( hiệu ứng hotspot )

Trong quá trình tiếp nhận kiểm toán và khắc phục sự cố, kỹ sư của EPVN nhận thấy một sự thật đau lòng: Bên cạnh các yếu tố môi trường khách quan, có đến 70% hiệu ứng hotspot xuất phát từ chính sai lầm của con người trong khâu thi công và vận hành bảo trì (O&M).

– 3.1. Tải trọng cơ học (Mechanical Stress)

Các tế bào quang điện Silicon rất giòn và siêu mỏng (chỉ khoảng 160-180 micromet, mỏng hơn một sợi tóc). Mặc dù được bảo vệ bởi kính cường lực, nhưng kính có độ võng nhất định.

Khi đội ngũ thi công không chuyên nghiệp vô tình dẫm đạp, tì gối, hoặc đặt vật nặng lên bề mặt tấm pin.
Lớp kính có thể không vỡ, nhưng các cell silicon bên dưới đã bị nứt gãy hàng loạt.
Các vết nứt ngầm (Micro-cracks) này hoàn toàn vô hình trước mắt thường. Khi bàn giao đóng điện, hệ thống vẫn chạy tốt. Nhưng sau 1-2 năm, sự chênh lệch nhiệt độ ngày đêm làm các vết nứt giãn nở, đứt gãy các đường hàn (busbar), và hiệu ứng hotspot sẽ bùng phát như một quả bom hẹn giờ.

– 3.2. Sốc nhiệt (Thermal Shock) do quy trình vệ sinh sai cách

Đây là lỗi phổ biến nhất tại các nhà máy tự thuê nhân công bên ngoài rửa pin để tiết kiệm chi phí.

Tại khí hậu nhiệt đới như Việt Nam, vào giữa trưa, nhiệt độ bề mặt tấm pin có thể lên tới 65°C – 70°C. Nếu sử dụng vòi xịt áp lực cao với nước lạnh (25°C) phun trực tiếp lên bề mặt đang nóng rực, sự co ngót vật liệu diễn ra đột ngột. Kính, lớp phim EVA, và cell silicon có hệ số giãn nở khác nhau. Sự co rút không đồng bộ này lập tức xé rách hàng vạn cell pin bên trong. Đây là hành động trực tiếp phá hoại tài sản mà chủ xưởng không hề hay biết.

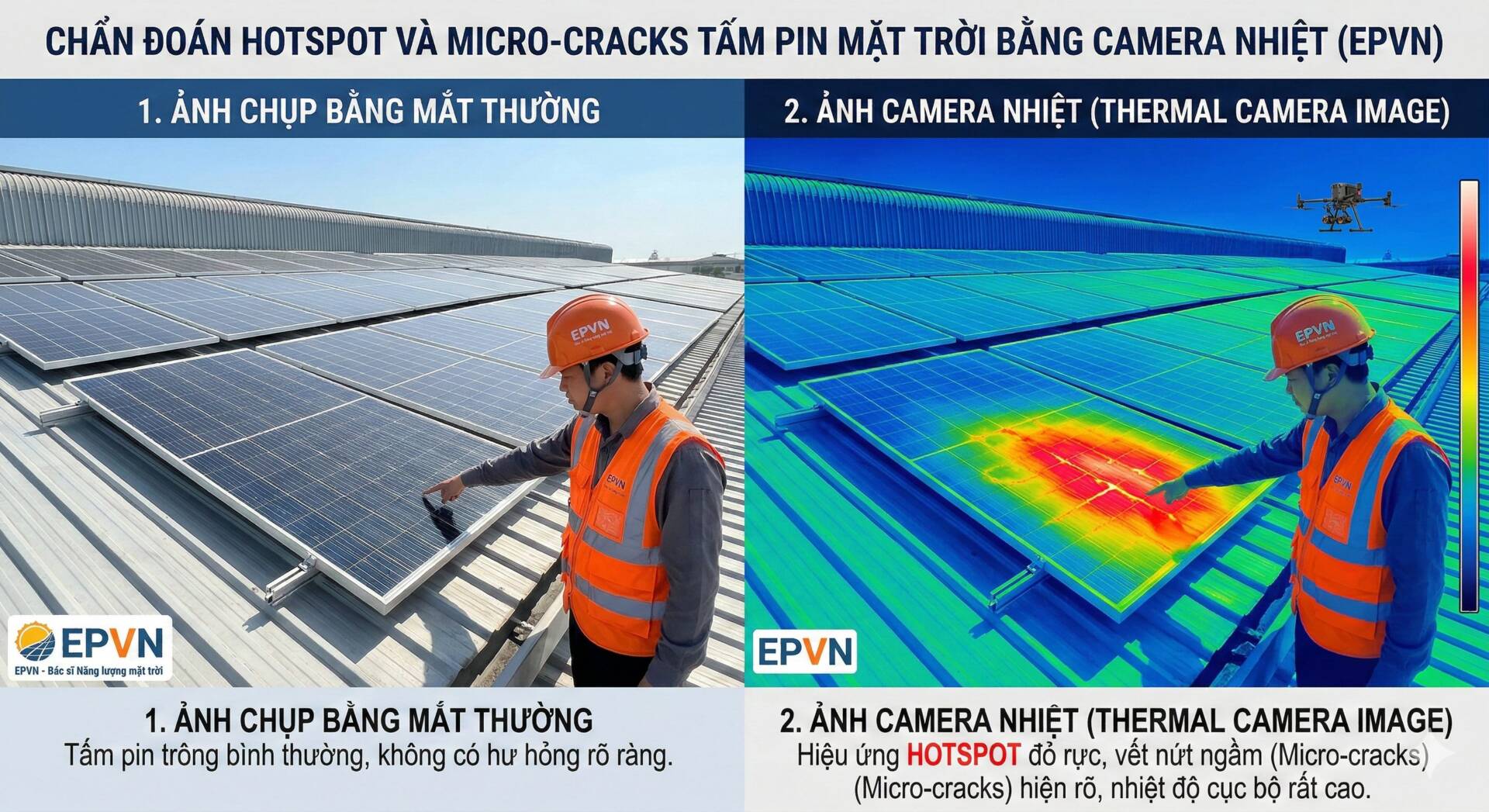

camera nhiet phat hien hieu ung hotspot tren tam pin mat troi

4. Thiệt Hại Kép Do Hiệu Ứng Hotspot: Dòng Tiền Suy Kiệt Và Rủi Ro Hỏa Hoạn

Việc tồn tại hiệu ứng hotspot không chỉ là vấn đề kỹ thuật khô khan, nó đánh trực tiếp vào hai “tử huyệt” của doanh nghiệp: Dòng tiền (ROI) và An toàn nhà xưởng.

– 4.1. Hiệu ứng cổ chai và Bài toán bốc hơi dòng tiền

Hệ thống điện mặt trời công nghiệp thường kết nối hàng ngàn tấm pin. Các tấm pin này buộc phải mắc nối tiếp với nhau thành từng chuỗi (String) để nâng điện áp lên mức 1000V DC – 1500V DC.

Nguyên lý mạch nối tiếp: Dòng điện của toàn bộ chuỗi bị giới hạn nghiêm ngặt bởi tấm pin có dòng điện thấp nhất trong chuỗi đó.

Nếu có 19 tấm pin đang hoạt động hoàn hảo tạo ra dòng 10A, nhưng có 1 tấm pin bị hiệu ứng hotspot làm dòng tụt xuống 7A. Lập tức, toàn bộ 19 tấm pin khỏe mạnh kia bị “kéo tụt” và bắt buộc phải chạy ở mức 7A. Sự suy hao của 1 tấm pin kéo theo sự suy hao của cả 1 chuỗi.

Bài toán thực tế về thiệt hại kinh tế do hiệu ứng hotspot gây ra

Hệ thống: Nhà máy tại Bình Dương, công suất 1 MWp.
Tình trạng: Lỗi hiệu ứng hotspot rải rác trên 5 chuỗi pin, gây suy hao công suất tổng 20%.
Sản lượng lý thuyết: ~4.000 kWh/ngày.
Mức suy hao 20%: Mất 800 kWh/ngày.
Giá điện sản xuất: ~2.000 VNĐ/kWh.
Thiệt hại: Mỗi ngày doanh nghiệp mất 1.600.000 VNĐ. Mỗi năm bốc hơi ~600.000.000 VNĐ lợi nhuận tinh.

Sự hao hụt này trực tiếp làm phá vỡ toàn bộ bảng tính toán tỷ suất hoàn vốn (IRR) và kéo dài điểm hòa vốn của dự án thêm nhiều năm – nguyên do – hiệu ứng hotspot!

– 4.2. Rủi ro cháy nổ (DC Arc Fault) – Quả bom trên mái xưởng do hiệu ứng hotspot

Mối nguy hiểm lớn nhất của hiệu ứng hotspot là rủi ro hỏa hoạn. Khác với dòng điện xoay chiều (AC) có điểm cắt 0V giúp dập tắt hồ quang dễ dàng, dòng điện một chiều (DC) trên mái nhà bạn là dòng điện liên tục.

Khi nhiệt độ tại điểm hiệu ứng hotspot vượt qua ngưỡng 100°C liên tục, lớp màng nhựa đóng gói (EVA) và tấm mặt lưng (Backsheet) sẽ bị lão hóa nhiệt, nung chảy và xuyên thủng. Tấm pin mất khả năng cách điện.

Lúc này, các dây dẫn mang điện áp hàng trăm Volt bị hở và phóng tia lửa điện, tạo ra Hồ quang điện DC (DC Arc Fault). Nhiệt độ của lõi hồ quang có thể lên tới 3000°C – đủ sức làm nóng chảy thép. Mái nhà xưởng chứa đầy hàng hóa, bao bì bên dưới bỗng chốc bị đặt dưới một ngọn đuốc mồi lửa. Chi phí thiệt hại lúc này là hàng trăm tỷ đồng và sự đình trệ toàn bộ chuỗi cung ứng. Hiệu ứng hotspot

5. Phương Pháp Đo Kiểm Kỹ Thuật Cao Từ “Bác Sĩ Năng Lượng” EPVN ( hiệu ứng hotspot )

Đứng trước những rủi ro hiện hữu này, các phương pháp bảo trì “cầm vòi xịt nước” truyền thống hoàn toàn vô tác dụng. Để giải quyết triệt để sự suy hao, chủ đầu tư cần một quy trình kiểm toán kỹ thuật chuyên sâu về hiệu ứng hotspot

EPVN thiết lập tiêu chuẩn mới cho công tác O&M (Vận hành & Bảo trì) tại Việt Nam với 3 bước rà soát chuẩn quốc tế:

– Bước 1: Quét bức xạ nhiệt bằng Drone (Thermal Imaging)

Thay vì để con người dẫm đạp lên mái tôn gây rủi ro nứt pin, EPVN triển khai thiết bị bay không người lái (Flycam/Drone) tích hợp Camera nhiệt độ phân giải cao. Hiệu ứng hotspot.

Drone tự động quét toàn bộ mái xưởng Mega-Watt chỉ trong 30 – 45 phút.
Bắt chính xác tọa độ các điểm hiệu ứng hotspot (Delta-T bất thường) đang nung nóng 80°C – 100°C hiển thị màu đỏ rực trên màn hình.
Định vị tọa độ RTK chuẩn xác, cô lập vùng lỗi mà không cần bước chân lên mái.

– Bước 2: Đo kiểm đặc tuyến I-V (I-V Curve Tracing)

Đây là “máy đo điện tâm đồ” của hệ thống mặt trời. Kỹ sư EPVN sử dụng máy phân tích chuyên dụng kẹp trực tiếp vào các chuỗi (String) bị tình nghi để vẽ biểu đồ tương quan giữa Dòng điện (I) và Điện áp (V). Hiệu ứng hotspot

Nếu đường cong có dạng “Bậc thang” (Step-down): Bằng chứng Bypass Diode đã chết hoặc bị kích hoạt liên tục.
Nếu đường cong bị “Xẹp” dòng điện (Low Isc): Tấm pin đang bị suy hao do nứt ngầm diện rộng.

Dữ liệu từ máy đo I-V Curve không thể làm giả và là chứng cứ pháp lý cao nhất trong ngành năng lượng.

– Bước 3: Lập hồ sơ kỹ thuật (RMA) và xử lý dứt điểm hiệu ứng hotspot

Dựa trên báo cáo tổng hợp, EPVN tiến hành:

Cô lập và tháo dỡ các tấm pin bệnh.
Tái cấu trúc chuỗi (String sizing) để đóng mạch, phục hồi ngay lập tức 100% công suất cho các tấm pin khỏe mạnh còn lại.
Lập Hồ sơ khiếu nại bảo hành (RMA) với hãng sản xuất. Với bằng chứng chuẩn I-V Curve, các hãng Tier 1 bắt buộc phải thực hiện nghĩa vụ đổi trả tấm pin mới theo đúng hợp đồng.

6. Lời Khuyên Quản Trị Dành Cho Ban Lãnh Đạo Nhà Máy

Đầu tư điện mặt trời là đầu tư vào tài sản dài hạn 20-25 năm. Để biến hệ thống thành một “cỗ máy in tiền thụ động”, ban lãnh đạo cần thay đổi tư duy từ Bảo trì khắc phục (hỏng đâu sửa đó) sang Bảo trì phòng ngừa (Preventive Maintenance).

Quy trình làm sạch phải dùng chổi xoay chuyên dụng và nước khử khoáng, vận hành vào sáng sớm hoặc chiều mát. Việc kiểm toán hiệu suất bằng Camera Nhiệt và máy đo I-V Curve cần được thực hiện ít nhất 1 lần/năm để bắt bệnh từ trong trứng nước. Quản trị O&M chuẩn mực không phải là chi phí, đó là khoản đầu tư bảo vệ dòng tiền và sinh mạng doanh nghiệp.

7. Đừng Đánh Cược Tài Sản Của Bạn Bằng Sự Bàng Quan Do Hiệu Ứng Hostpot

Hệ thống điện mặt trời là khối tài sản hàng chục tỷ đồng. Mỗi một ngày vận hành dưới hiệu suất là một ngày bòn rút lợi nhuận. Mỗi một điểm nóng cục bộ bị bỏ qua là một mầm mống hỏa hoạn chực chờ.

Nếu hệ thống của doanh nghiệp đã vận hành qua mốc 2 năm, sản lượng sụt giảm nhưng App theo dõi vẫn báo bình thường, hoặc chưa từng được “siêu âm” nhiệt độ bằng thiết bị chuyên ngành… Đã đến lúc ban giám đốc cần hành độngvà quan tâm đến hiệu ứng hotspot !
